차량에 중고 ECU 장착하려고 보니,
뚜껑이 없는 상태라 고장 위험도 있고해서 덮개를 직접 만들어 보기로 했습니다.(유튜브에서 본것입니다.)
절차)
(1) A4 크기의 플라스틱 준비 (쿠팡에서 구매)
(2) 배선 솔더링 완료된 중고 ECU
(3) 플라스틱 커터칼 준비 (쿠팡 구매)
(4) 엔진 ECU 덮개 크기로 절단: A4 크기의 플라스틱판 위에 ECU를 뒤집어서 놓고 밑그림 그린후 절단
--> (2)+(4)는 절단한 플라스틱 뚜껑을 엔진 ECU에 올려 놓은 것입니다.
(5) 플라스틱 뚜껑 모따기 (줄 활용)
(6) 솔더링된 배선을 외부로 빼기 위한 구멍 만들기
(7) 위의 (6)번 작업시 만든 구멍으로 배선 빼기
(8) 구멍으로 물이나 이물질이 들어가지 않도록 글루건으로 봉합해줍니다. (배선 고정 역할도 합니다.)

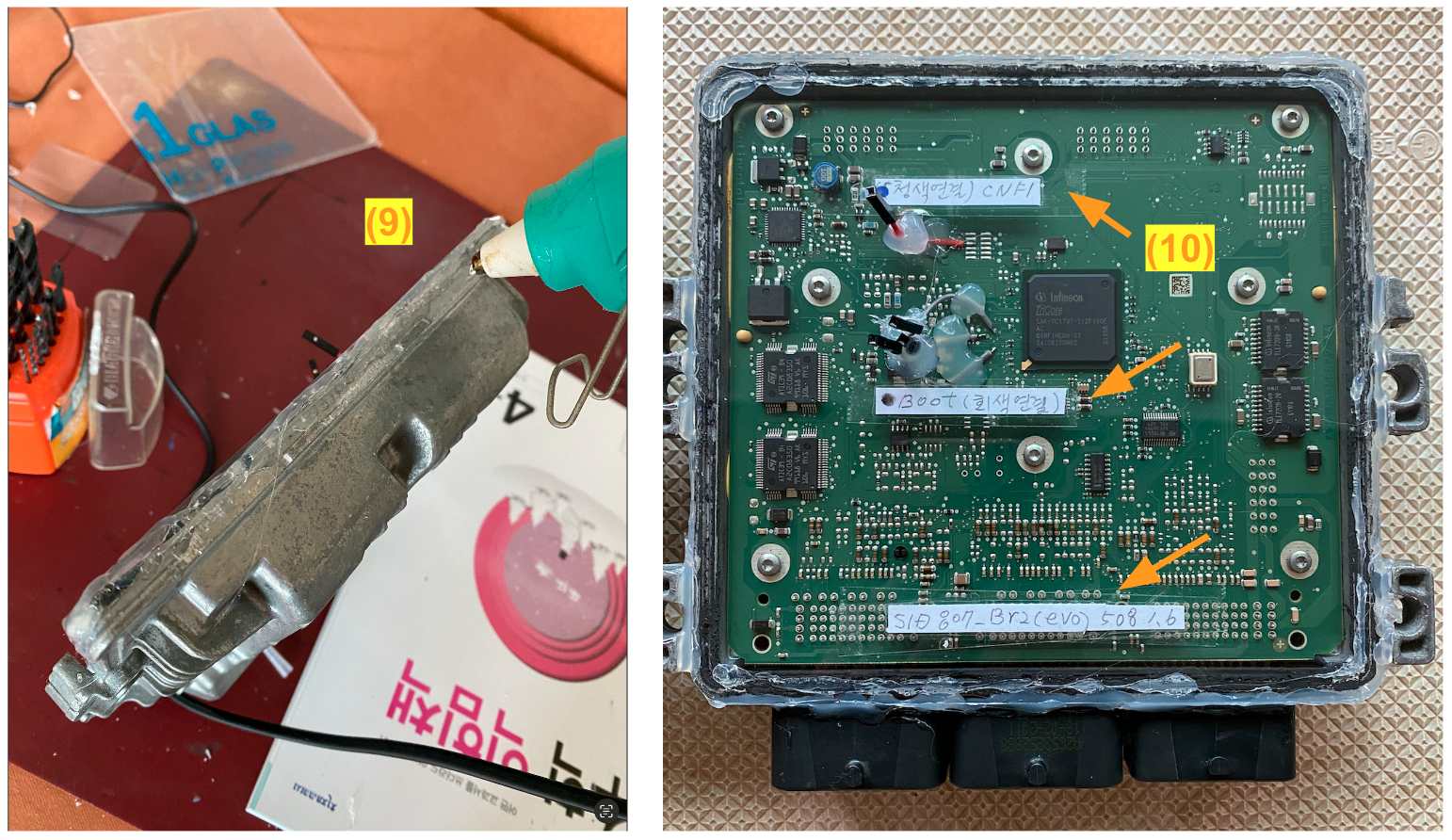

( 9 ) 글루건으로 측면 밀봉하기
(10) KTAG 연결용 배선과 엔진 모델에 대한 네임태그 부착

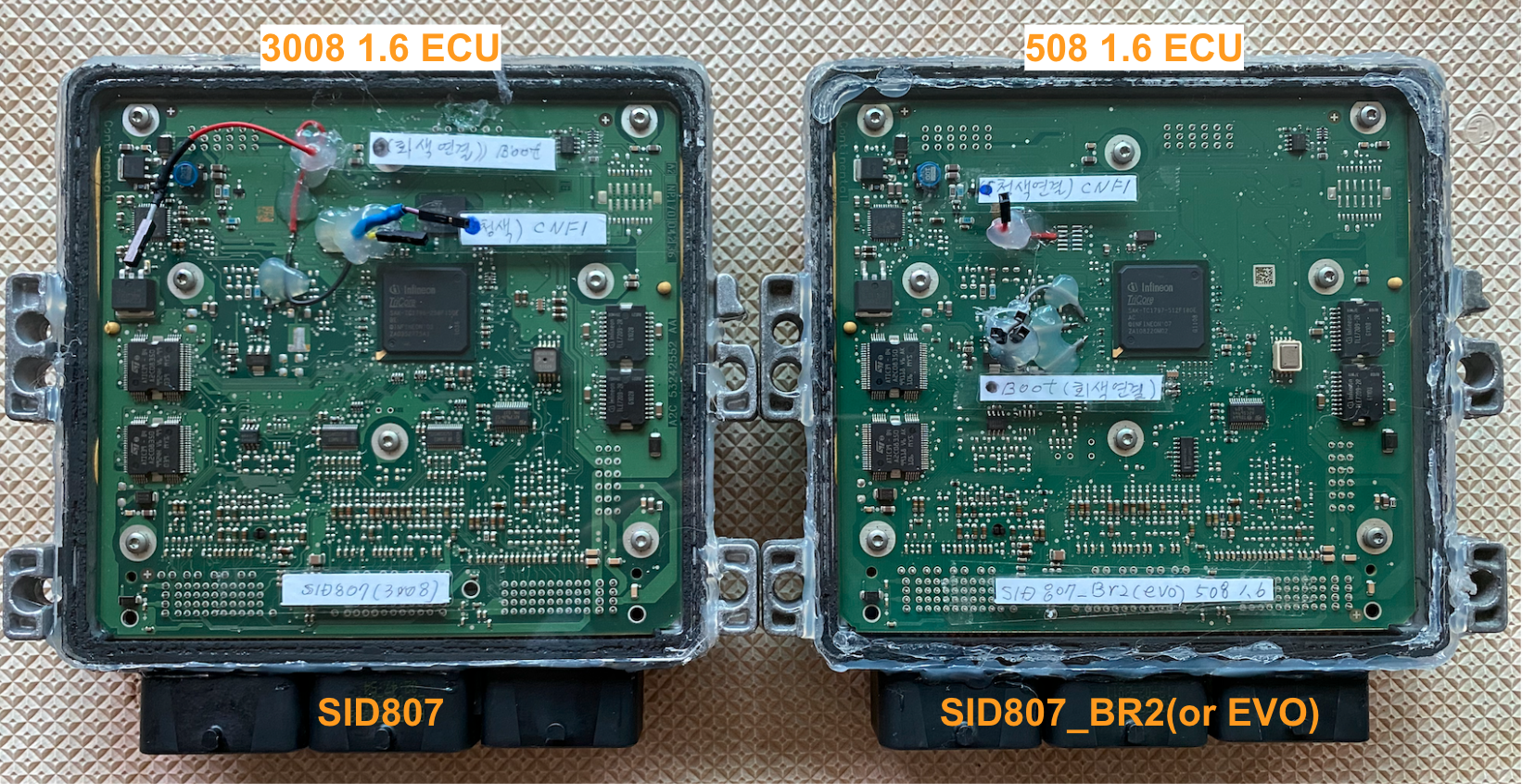

최종 2개의 중고 ECU에 플라스틱 덮개 제작 완료했습니다.!!!
엔진에 장착하고 운전할 것은 아니고, CAN 및 EEPROM data만 관찰할 예정인데... 설치하거나 운반 또는 작업시 손상되는 것을 방지하는 목적으로 제작했습니다.
자... 이제
차량에 직접 장착할 준비 완료!!!
