NOx 제거 시스템. 선택적 촉매 환원 시스템(S.C.R)에 대하여

(1) 배기 라인 정보 1,2,3외에 아래 테이블의 (2)DENOX 시스템 1,2 정보 도 앱에 표시해야 하는데, EURO 6.1 차량은 경험해 보지 못해서 일단 자료를 참고했습니다.  Diagbox 기준으로 모든 정보 표출하면 좋긴한데, 항목 자체를 이해하지 못한 부분이 있어서 공부해 봤습니다.



자료는 네이버 푸조 카페 회원님이 "푸조 ServieBox" 1시간 구독후에 수집한 자료 올려주신 것 참조했습니다.(고급 정보 올려주시다니 고마울 따름입니다.)



자료에 따르면 아래와 같이 4가지 영역 다루고 있습니다.

1) NOx 제거 시스템을 보급하는 이유는 무엇인가?

2) NOx 제거 시스템의 작동 원리

3) NOx 제거 시스템을 구성하는 주요 구성품 설명
4) NOx 제거 시스템의 유지 관리 및 수리 관련 정보







4. 기술적 설명

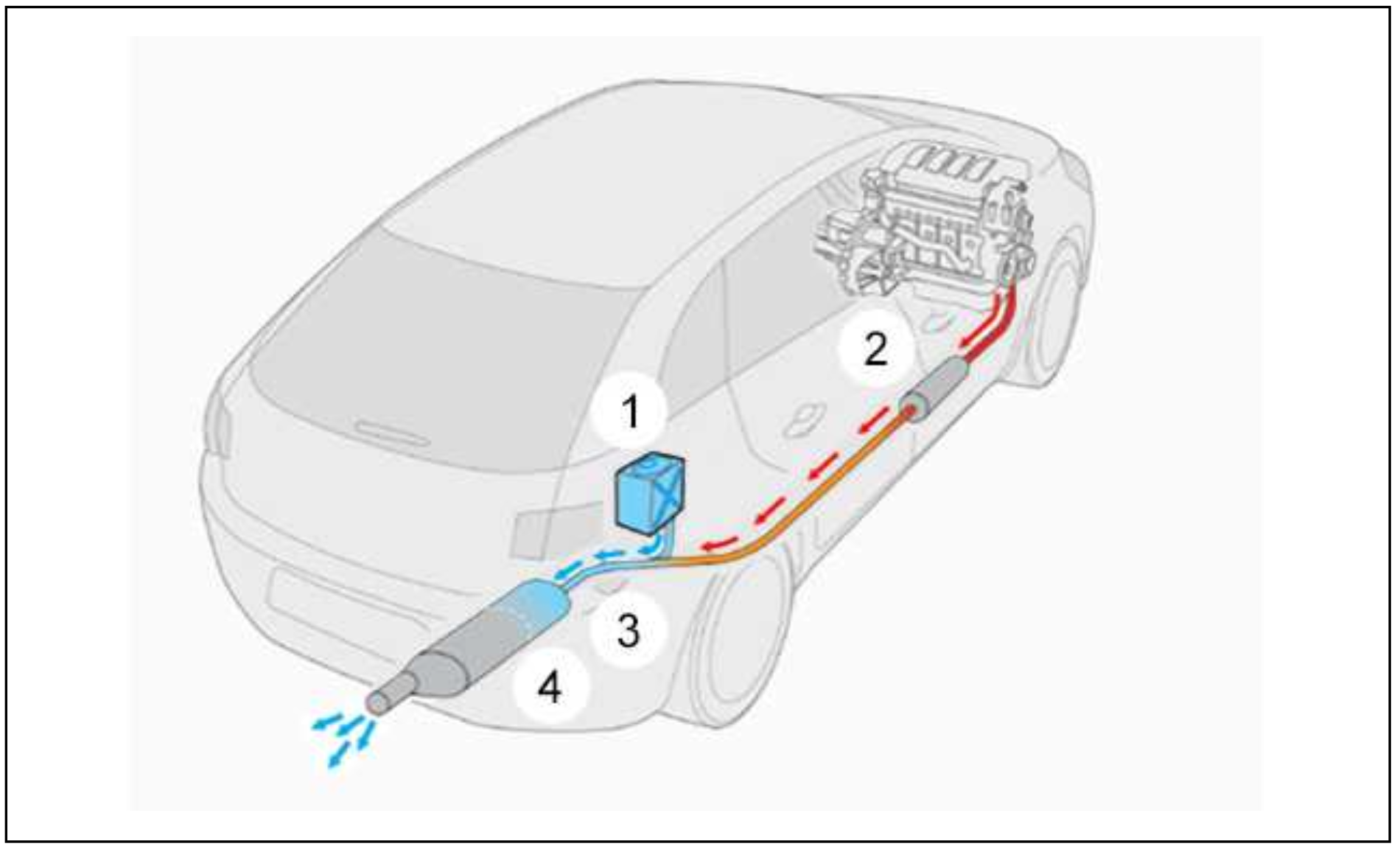

4.1 작동 원리

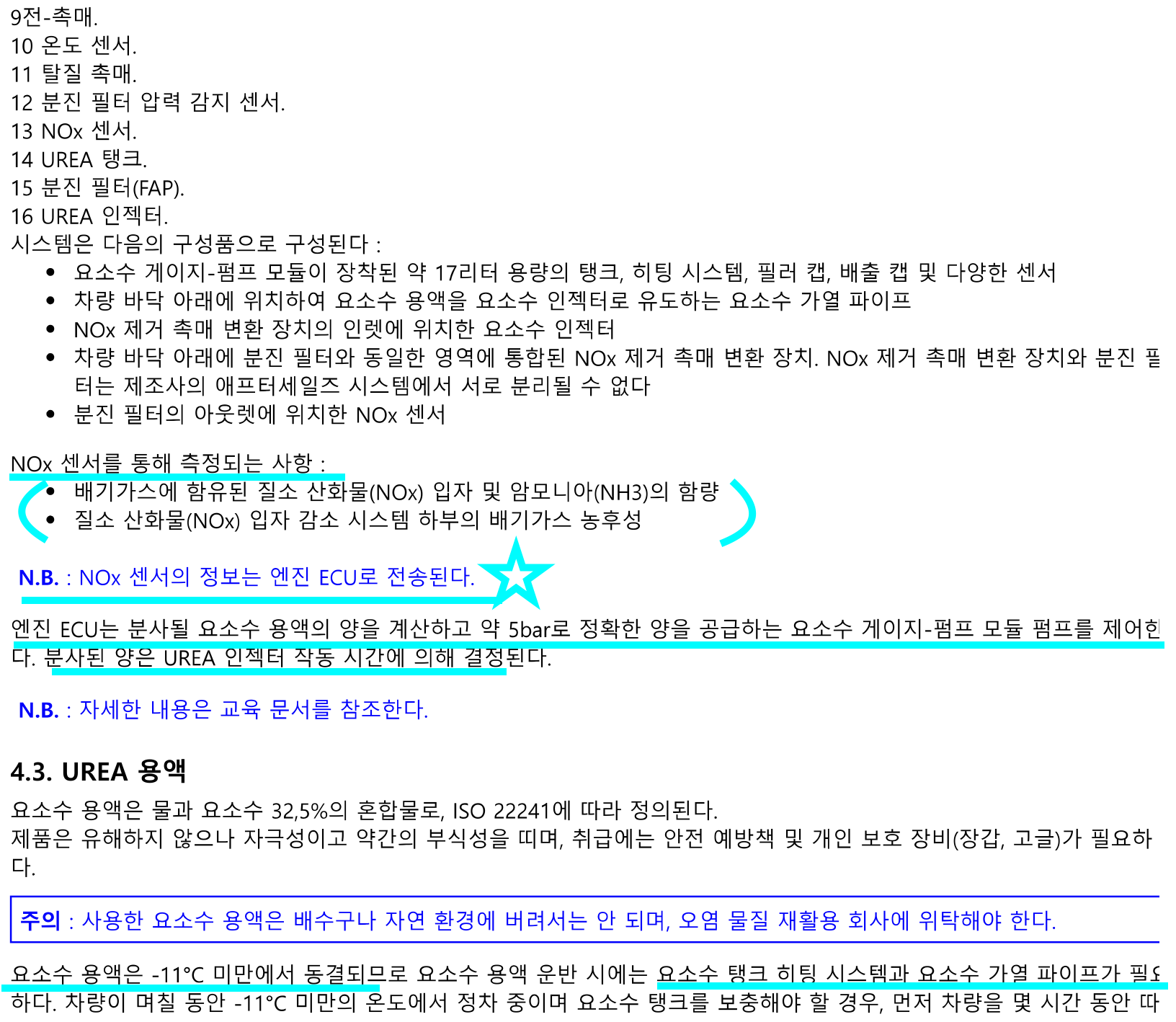

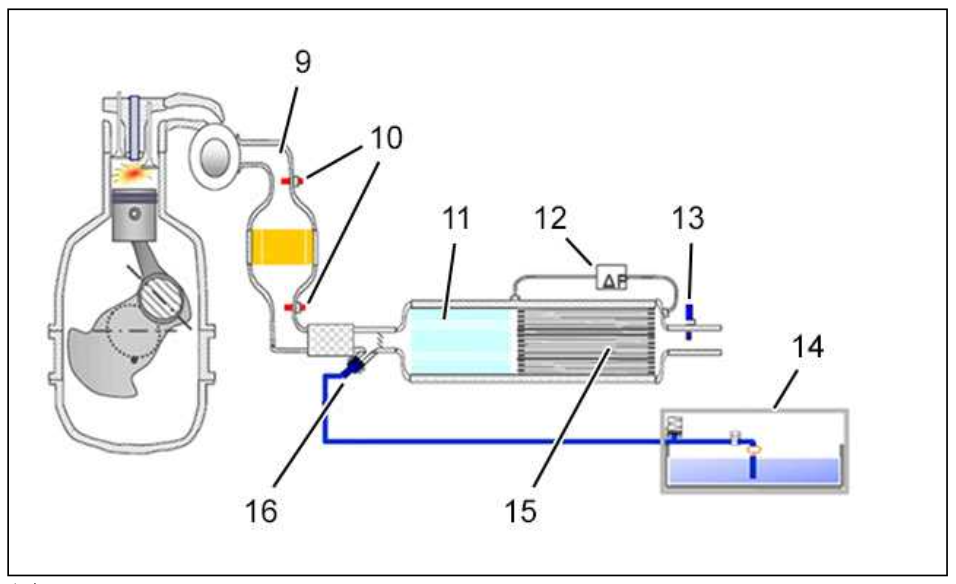

4.2 NOx 제거 시스템의 구성 부품





위의 자료에 따르면, 가장 중요한 센서 data는 아래 3가지 일것입니다.



1. NOx 센서에서 나오는 배기 가스에 함유된 질소 산화물(NOx)입자와 암모니아(NH3)의 함량
2. 질소 산화물(NOx) 입자 감소 시스템 하부의 배기 가스 농후성
3. 그밖에 요소수 탱크 히팅 시스템 관련 정보 (-11'c에서 요소수가 동결되므로..) - 센서 data가 있는지 확인해 봐야 겠습니다.


DPF관련 정보는 "배기 라인 정보 1,2,3"에 있으니 그것 참조하여 앱에 반영 예정입니다.
